Gramofón sa dá v základe nastaviť pomocou šablóny, vodováhy, váhy na prítlak a stroboskopu. Veľa napovie aj posluch dobre známych platní. Ak však chceme zistiť, čo sa v zostave skutočne deje, samotný pohľad a posluch nemusia stačiť.
Dva gramofóny môžu na prvé počutie hrať podobne, hoci jeden má horšiu kanálovú rovnováhu, nesprávne nastavený azimut, zvýšený brum alebo nestabilnú rýchlosť. Rozdiel sa môže prejaviť až pri konkrétnej nahrávke, na konci strany alebo pri náročnejších pasážach.
Pokročilé meranie preto spája klasické mechanické nastavenie s prehrávaním presných stôp z testovacej LP, kvalitným digitálnym záznamom a systematickým vyhodnotením nameraných dát. Nejde o nahradenie technika počítačom. Digitálna analýza a AI pomáhajú spracovať výsledky, porovnať merania a upozorniť na súvislosti. Konečný záver však musí vychádzať z technických znalostí a kontroly celej zostavy.
Ako meranie prebieha
Testovacia platňa obsahuje presne určené signály: samostatné tóny, frekvenčné priebehy, stopy pre ľavý a pravý kanál, signály na kontrolu rýchlosti, presluchu, rezonancie či schopnosti prenosky sledovať drážku.

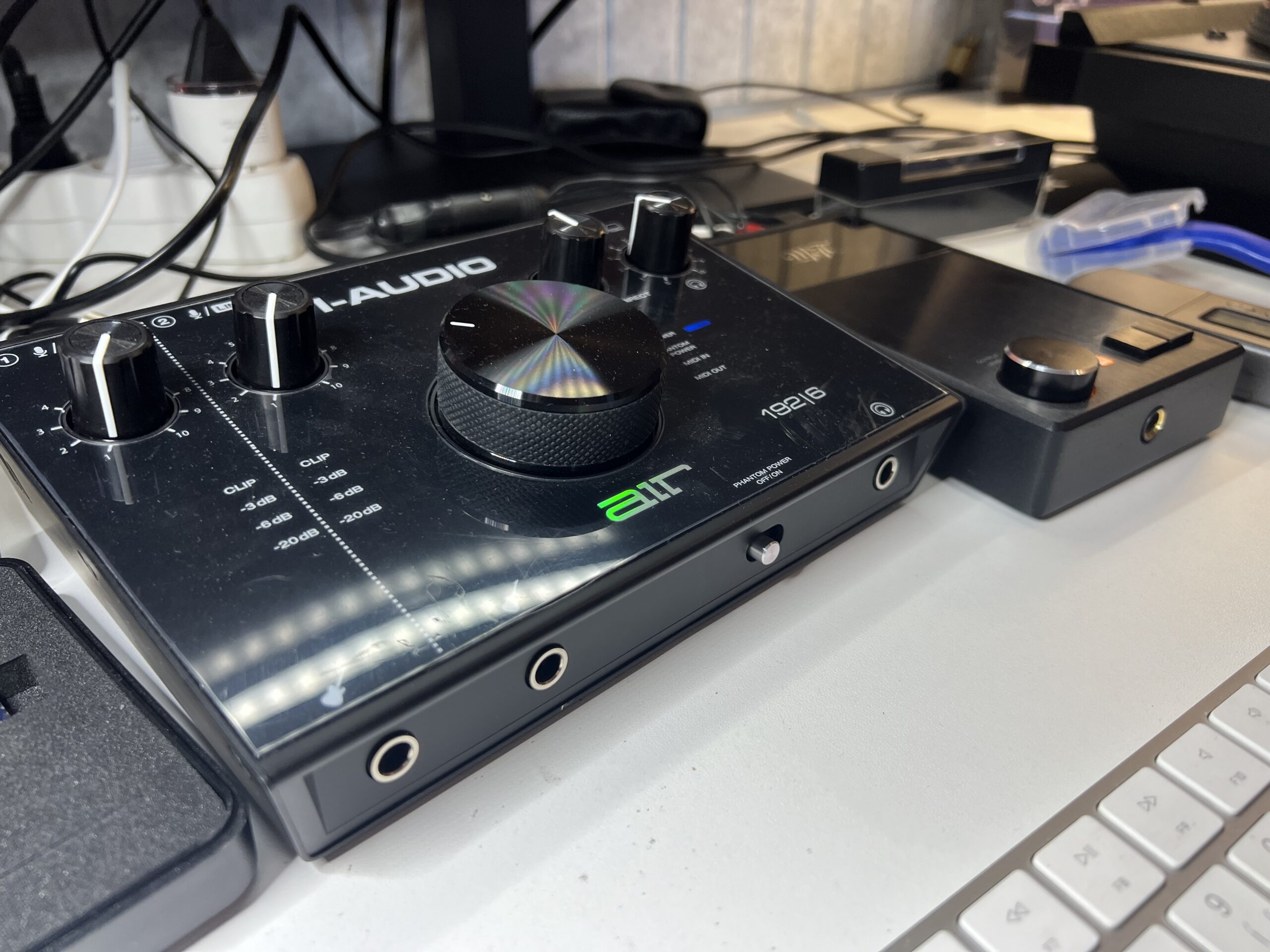

Signál z gramofónu sa cez phono predzosilňovač a kvalitnú zvukovú kartu zaznamená do WAV súborov. Tie sa následne vyhodnocujú rovnakým postupom, aby sa dali porovnať jednotlivé nastavenia aj stav pred servisom a po ňom.
Dôležité je meniť vždy iba jeden parameter. Ak sa súčasne upraví azimut, prítlak aj anti-skating, z výsledku sa nedá spoľahlivo určiť, ktorá zmena pomohla a ktorá situáciu zhoršila.
- Kontrola mechanického stavu a základného nastavenia.
- Referenčné meranie pred zásahom.
- Úprava jedného nastaviteľného parametra.
- Nové prehratie rovnakej testovacej stopy.
- Porovnanie výsledkov pred zmenou a po nej.
- Krížové overenie inou stopou, metódou alebo posluchom.
- Záverečné meranie a vypracovanie protokolu.
Čo možno preveriť a nastaviť
Kanálová rovnováha a polarita
Meranie ukáže, či ľavý a pravý kanál dosahujú porovnateľnú úroveň. Väčší rozdiel môže súvisieť s prenoskou, jej polohou, kabelážou, predzosilňovačom alebo ďalšou časťou signálového reťazca. Kontrola polarity preverí, či nie je jeden kanál zapojený opačne. Taká chyba môže zhoršiť priestor, lokalizáciu nástrojov a stabilitu zvukového obrazu.
Azimut a presluch medzi kanálmi
Azimut opisuje bočný náklon prenosky a hrotu pri pohľade spredu. Jeho nastavenie ovplyvňuje, ako prenoska číta ľavú a pravú stenu drážky. Jedným z dôležitých ukazovateľov je presluch – teda koľko signálu určeného pre jeden kanál prenikne do druhého.
Cieľom nemusí byť za každú cenu najvyššie izolované číslo. Dôležitá je aj rozumná rovnováha medzi kanálmi, stabilné snímanie a mechanicky bezpečné postavenie hrotu v drážke. Azimut sa dolaďuje postupným porovnávaním presluchu v oboch smeroch a každá zmena sa znovu odmeria.

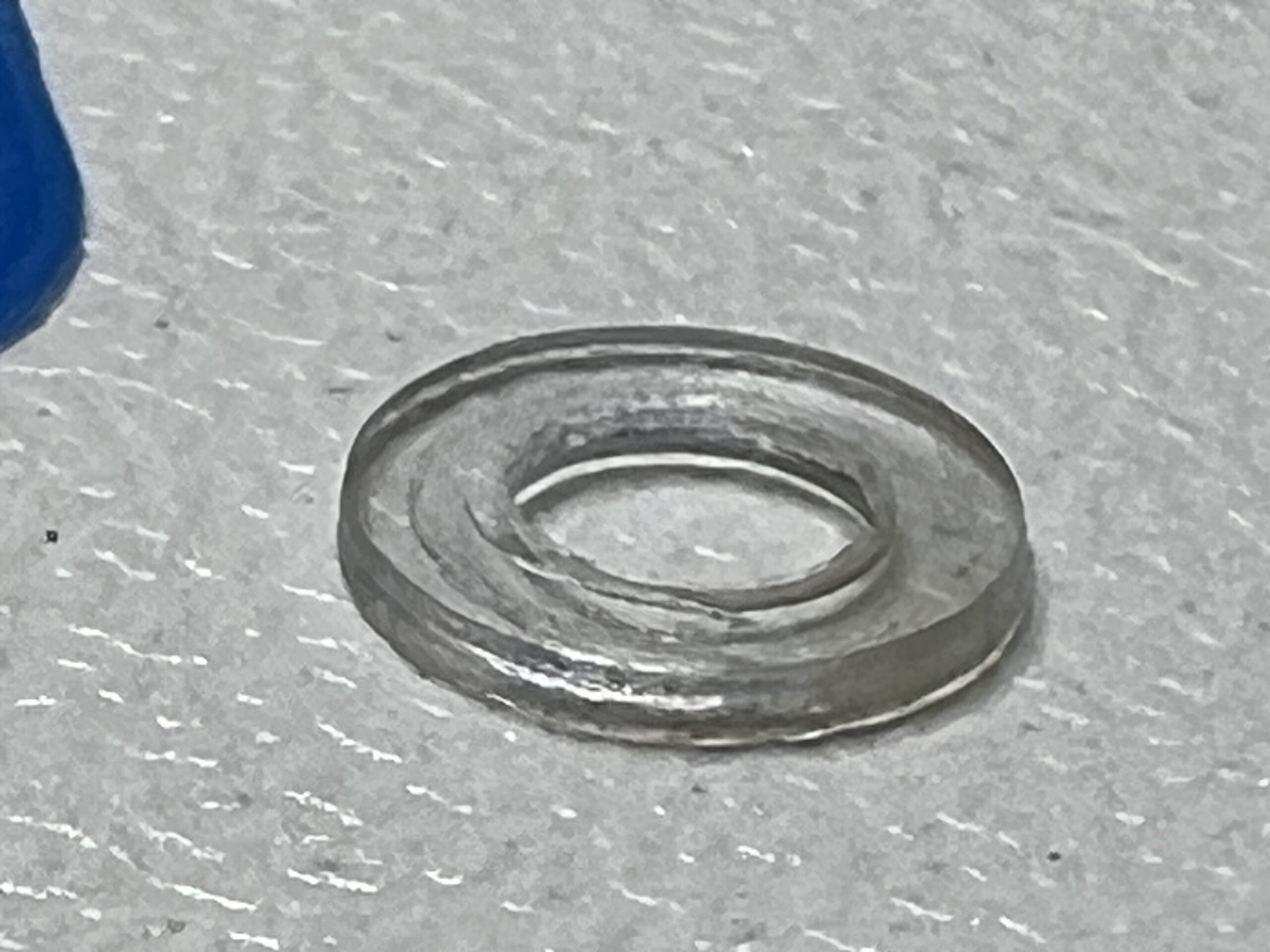

Pri niektorých gramofónoch sa dá azimut upraviť pootočením headshellu alebo prenosky. Dual 604 použitý pri jednom z ilustračných meraní však rotáciu headshellu neumožňoval. Na jemnú korekciu sa preto použila tenká tvarovaná plastová podložka medzi prenoskou a jej uchytením. Jej hrúbka a poloha sa dolaďovali podľa opakovaných meraní presluchu oboch kanálov.
Takáto úprava nie je univerzálnym návodom. Podložka musí prenosku podopierať stabilne, nesmie uvoľniť uchytenie ani vytvoriť neprimerané mechanické napätie. Výsledok treba skontrolovať pohľadom na polohu hrotu v drážke, opakovaným meraním a posluchom.

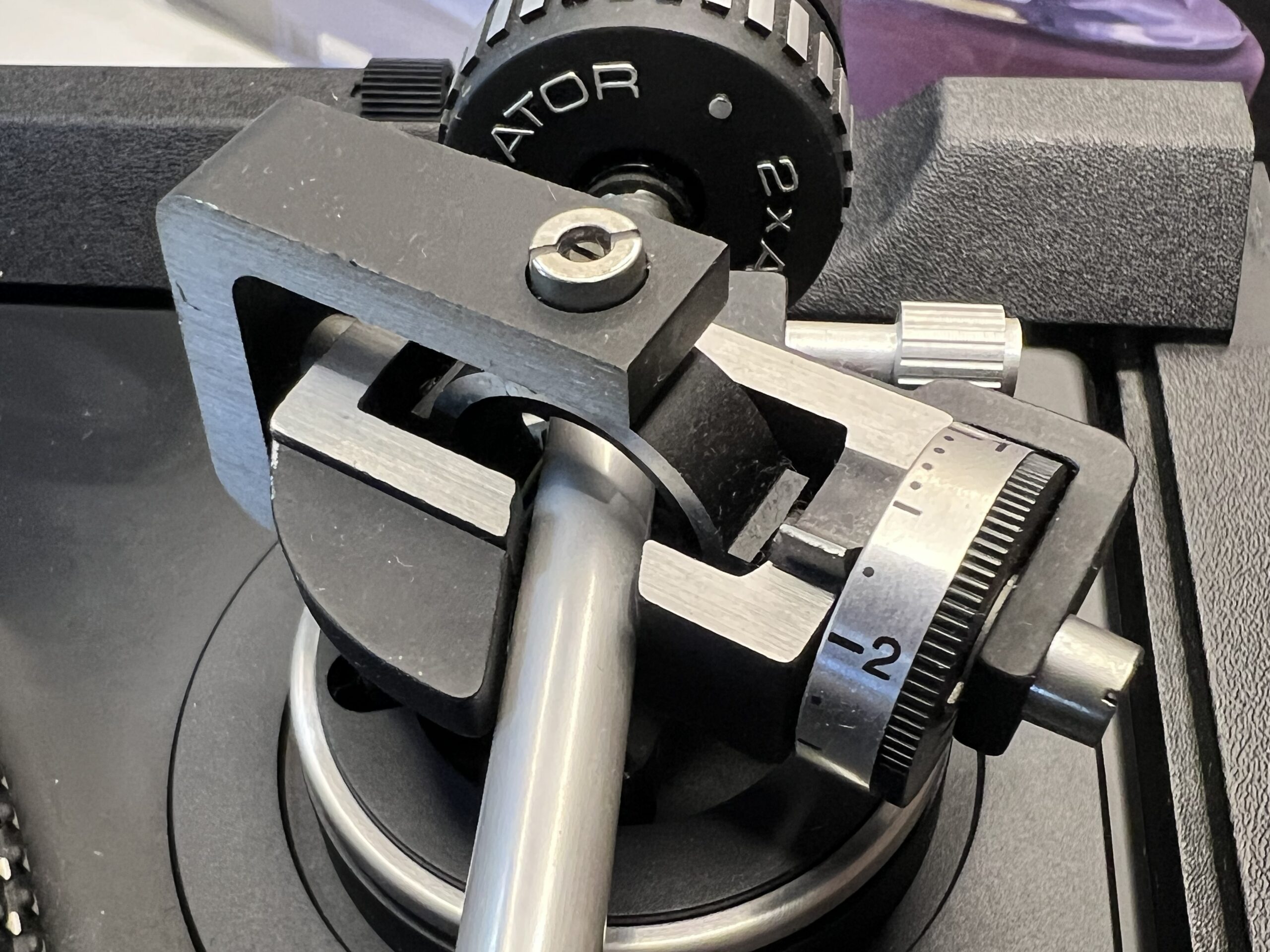

Prítlak a anti-skating

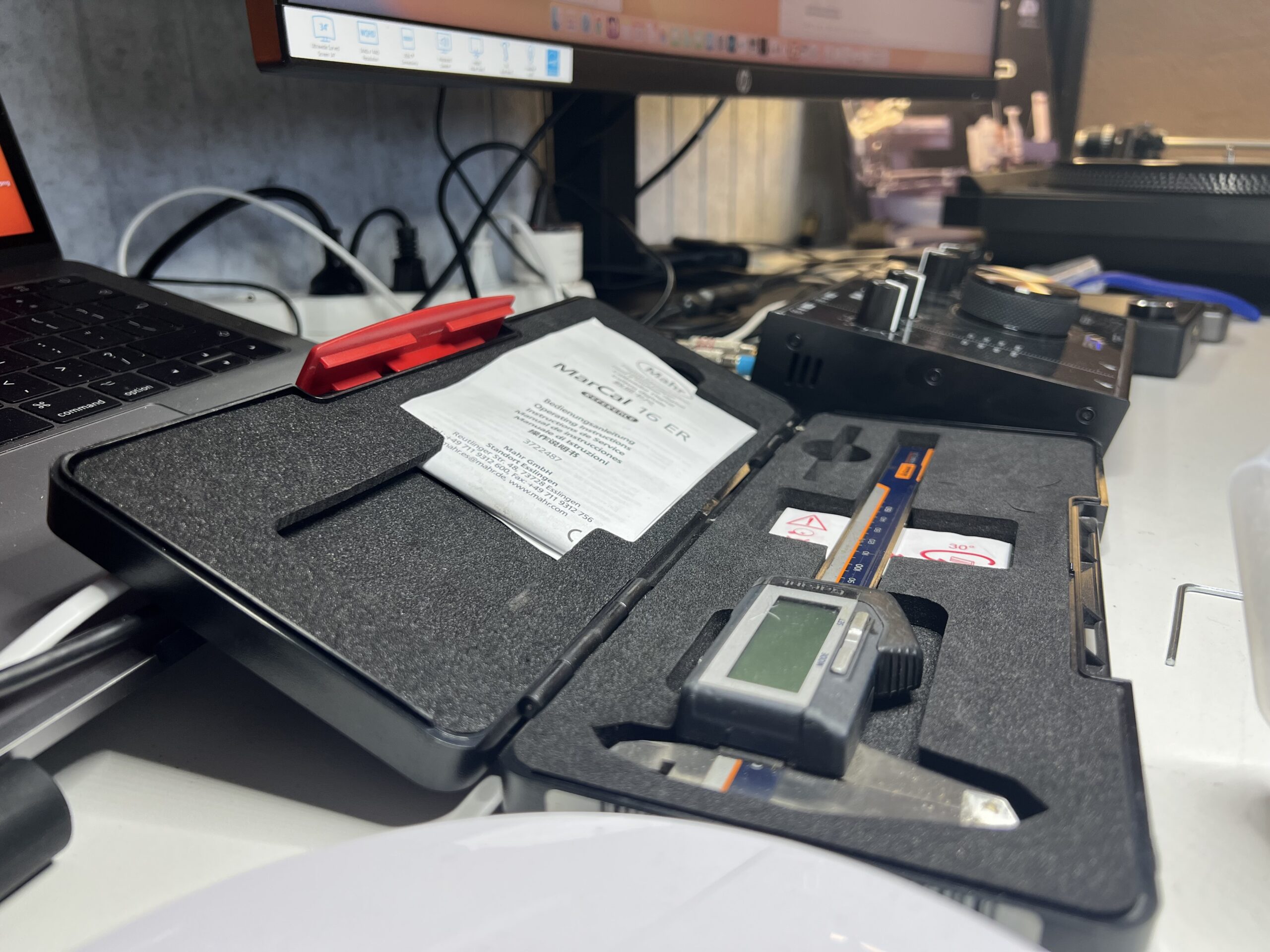

Prítlak sa najprv nastavuje podľa rozsahu odporúčaného výrobcom prenosky a kontroluje sa presnou váhou. Samotná hodnota na stupnici ramena nemusí byť dostatočne presná. Anti-skating kompenzuje silu, ktorá pri prehrávaní ťahá rameno smerom do stredu platne, jeho stupnica je však iba orientačná.
Pri meraní možno porovnávať správanie ľavého a pravého kanála na náročnejších stopách, sledovať vznik skreslenia a hľadať nastavenie, pri ktorom sú výsledky rozumne vyvážené. Pri pilotnom meraní sa anti-skating optimalizoval podľa zmien skreslenia, nie iba podľa čísla na voliči.
Jedno extrémne náročné miesto na testovacej platni nemusí prenoska zvládnuť za každú cenu. Príliš vysoký prítlak alebo neprimeraný anti-skating môžu priniesť lepší výsledok na jednej skúšobnej stope, ale horšie podmienky pri bežnom prehrávaní.
Frekvenčná a RIAA odozva
Frekvenčné meranie ukazuje, ako sa mení úroveň signálu v rôznych častiach počuteľného pásma. Výsledok však necharakterizuje iba prenosku. Prejavuje sa v ňom aj kapacita káblov, vstupná impedancia, phono predzosilňovač, jeho RIAA korekcia a zvuková karta.
RIAA korekcia je štandardné frekvenčné vyrovnanie používané pri prehrávaní platní. Ak sa výraznejšie odchyľuje, zvuk môže byť príliš tenký, zahuhlaný alebo nevyvážený. Výsledok treba interpretovať ako odozvu celého zaznamenávaného reťazca.
Rýchlosť, wow a flutter

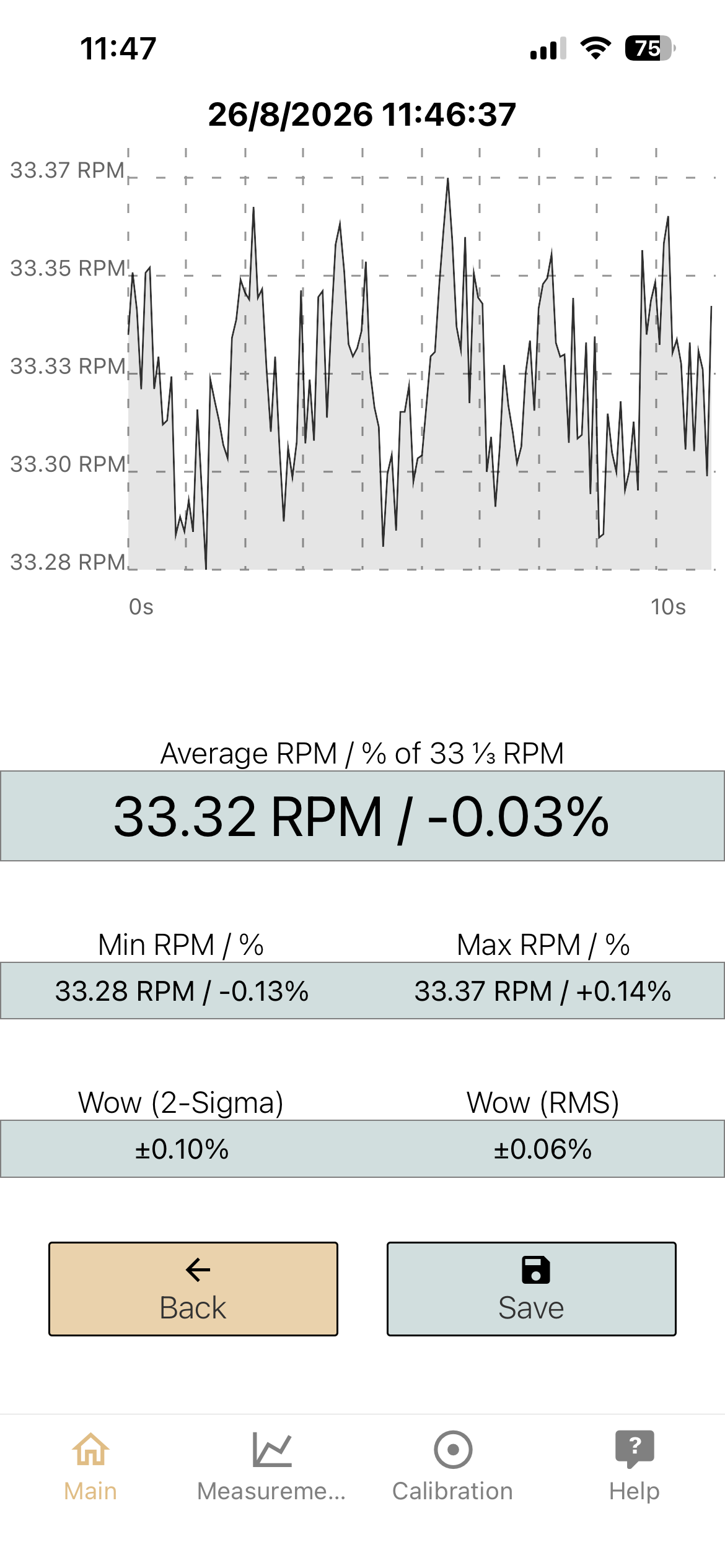

Testovací tón umožňuje vypočítať skutočnú priemernú rýchlosť taniera. Z krátkodobých zmien jeho frekvencie možno posudzovať kolísanie rýchlosti – wow a flutter. Stroboskop je užitočný, ale ukazuje najmä vizuálny stav v danom okamihu. Telefón položený na tanieri môže poslúžiť ako doplnková kontrola, výsledok však ovplyvňujú snímače, poloha telefónu aj aplikácia.
Pri pilotnom meraní sa rýchlosť kontrolovala testovacím tónom, stroboskopom aj telefónom. Krížové overenie pomáha odhaliť, či rozdiel pochádza z gramofónu alebo zo samotnej metódy.
Rezonancia sústavy rameno – prenoska
Rameno a poddajné zavesenie prenosky tvoria mechanickú sústavu s vlastnou rezonančnou frekvenciou. Ak sa nachádza v nevhodnej oblasti, gramofón môže byť citlivejší na zvlnené platne, vibrácie, kročajový hluk alebo nízkofrekvenčné kmity.
Pri jednom pilotnom meraní sa objavila zvýraznená oblasť približne pri 25 Hz. Taký výsledok je podnetom na ďalšie overenie, nie samostatným definitívnym verdiktom. Môže súvisieť s kombináciou ramena a prenosky, ale aj s testovacou platňou, uložením gramofónu či inou časťou zostavy.
Skreslenie a schopnosť sledovať drážku
Presné tóny umožňujú sledovať vznik harmonického skreslenia a rozdiely medzi kanálmi. Meranie je užitočné pri porovnávaní prítlaku, anti-skatingu, azimutu a správania prenosky na náročnejších stopách. Nízke číslo na jednej stope však automaticky neznamená dokonale nastavený gramofón.
Brum a elektronický hluk
Spektrálna analýza tichých úsekov môže odhaliť sieťový brum, jeho násobky, širokopásmový šum alebo rozdielnu úroveň hluku medzi kanálmi.
Pri pilotnom meraní sa podarilo znížiť výraznú zložku brumu na 50 Hz premiestnením napájacích adaptérov ďalej od citlivej časti zostavy. V inom prípade sa zvýšený hluk jedného kanála podarilo lokalizovať na phono predzosilňovač PH-1. Nebolo teda potrebné automaticky viniť prenosku alebo kabeláž gramofónu.
Čím meranie dopĺňa klasické nastavenie
Šablóna, váha, stroboskop a posluch zostávajú dôležitou súčasťou práce. Pokročilé meranie ich neruší, ale dopĺňa. Šablóna pomôže nastaviť geometriu prenosky, neukáže však presluch, brum ani skreslenie. Váha presne nastaví prítlak, ale nepovie, ako sa pri ňom správajú oba kanály. Stroboskop skontroluje rýchlosť, no neposkytne podrobný záznam jej krátkodobého kolísania.
Posluch je nenahraditeľný pri konečnom hodnotení, ale ovplyvňuje ho hlasitosť, pamäť, očakávanie, konkrétna nahrávka aj akustika miestnosti. Digitálne meranie umožňuje uložiť stav pred úpravou, zopakovať rovnakú skúšku po úprave a výsledky priamo porovnať.
Hlavné výhody
- Opakovateľný postup pri rovnakých testovacích podmienkach.
- Merateľné porovnanie stavu pred nastavením a po ňom.
- Kontrolované zmeny vždy iba jedného parametra.
- Možnosť odlíšiť mechanický problém od chyby v predzosilňovači, kabeláži alebo napájaní.
- Zachytenie problémov, ktoré sa pri krátkom posluchu nemusia prejaviť.
- Archivácia výsledkov pre budúce porovnanie.
- Servisný PDF protokol s popisom meraní, úprav a zistených obmedzení.
Nevýhody a hranice metódy
Testovacia LP nie je dokonale presný laboratórny generátor. Má výrobné tolerancie, môže byť mierne excentrická, zvlnená alebo opotrebovaná. Rozdiel medzi výsledkami preto nemusí vždy spôsobovať gramofón.
Výsledok ovplyvňuje aj stav hrotu a zavesenia prenosky. Opotrebovanú alebo poškodenú prenosku nemožno „opraviť“ nastavením. Niektoré ramená neumožňujú meniť azimut, výšku alebo anti-skating. Meranie môže odhaliť odchýlku, ale konštrukcia nemusí umožniť jej úplnú korekciu.
Záznam zahŕňa celý signálový reťazec: prenosku, káble, konektory, phono predzosilňovač, prípadné ďalšie zosilnenie aj zvukovú kartu. Bez doplnkových kontrol nemožno každú odchýlku pripísať gramofónu. Dôležité zistenia sa preto krížovo overujú inou stopou, opakovaným meraním, mechanickou kontrolou, stroboskopom, referenčným signálom alebo posluchom.
Akú úlohu má pri analýze AI
AI môže pomôcť triediť výsledky, hľadať rozdiely medzi meraniami, kontrolovať konzistentnosť výpočtov a pripraviť zrozumiteľný súhrn väčšieho množstva dát. Nemôže však skontrolovať opotrebovanie hrotu, bezpečne otočiť prenosku, posúdiť vôľu ložiska ani sama určiť pôvod každej odchýlky. AI preto používame ako nástroj odbornej analýzy, nie ako zázračnú náhradu technika.
Pre koho je pokročilé meranie vhodné
- Po montáži novej prenosky alebo kúpe používaného gramofónu.
- Pri nerovnováhe kanálov, skreslení alebo nestabilnej rýchlosti.
- Pri brume a hluku, ktorých príčina nie je zrejmá.
- Pri dolaďovaní kvalitnejšej prenosky a ramena.
- Pred porovnávaním komponentov alebo väčšou investíciou do zostavy.
- Pre majiteľa, ktorý chce poznať východiskový stav a mať výsledok zdokumentovaný.
Pri jednoduchom gramofóne bez možnosti nastavenia môže meranie slúžiť najmä ako diagnostika. Nie každá zistená odchýlka sa dá odstrániť a nie každá malá odchýlka je pri bežnom počúvaní dôležitá.
Výsledkom nemá byť „dokonalé číslo“
Dobré nastavenie gramofónu je hľadaním rozumnej rovnováhy. Prenoska musí bezpečne sedieť v drážke, pracovať v odporúčanom rozsahu a dosahovať vyvážené výsledky na viacerých skúškach. Zároveň musí zostava dobre fungovať pri prehrávaní skutočnej hudby.
Ku každému meraniu môže zákazník dostať servisný PDF protokol so zisteným stavom, použitým postupom, vykonanými úpravami, výsledkami pred a po nastavení a upozornením na oblasti, ktoré si vyžadujú ďalšiu kontrolu.

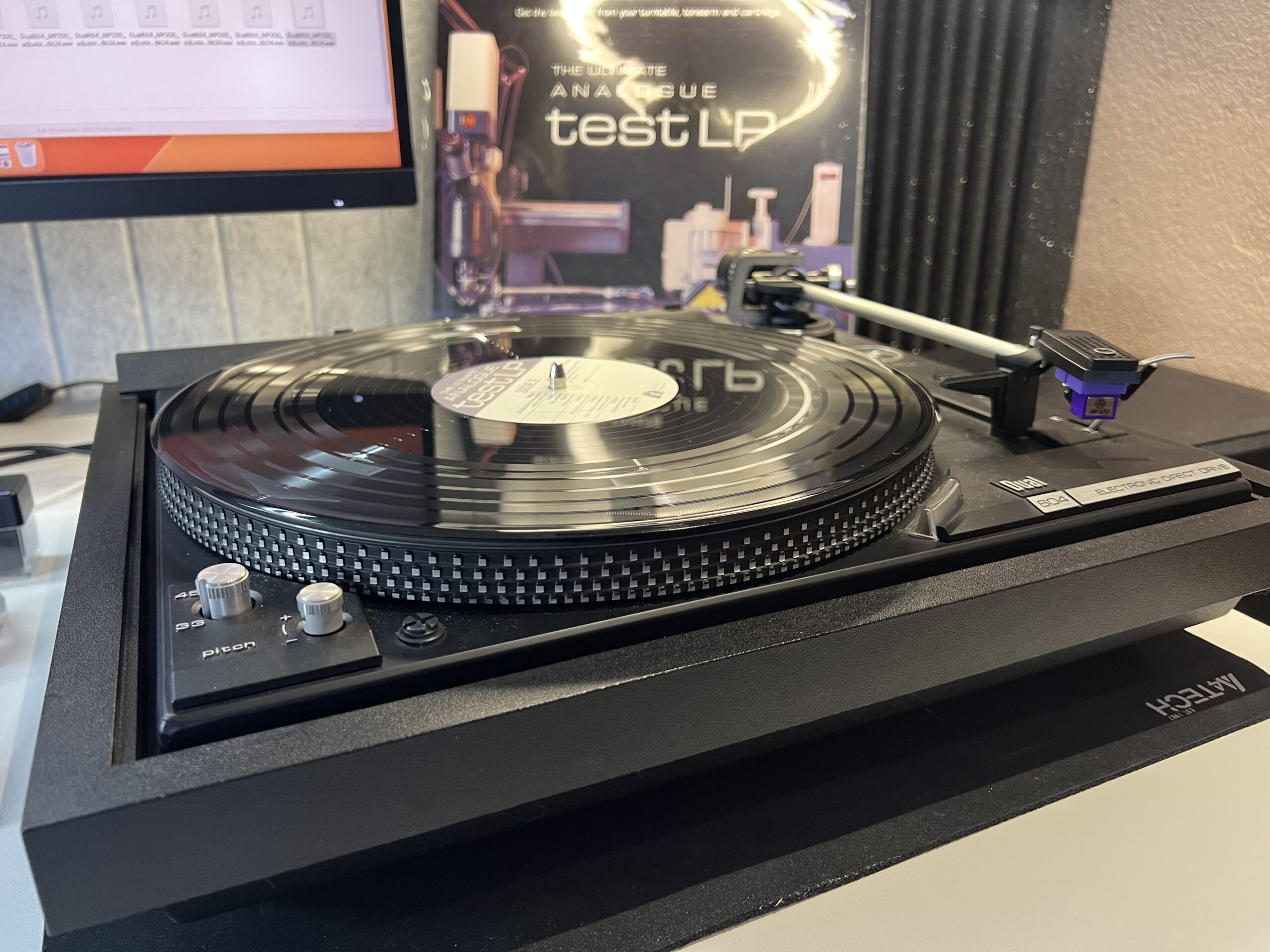

Fotografie pochádzajú z merania gramofónu Dual 604 s prenoskou Nagaoka MP200 a pripojením cez predzosilňovač MoFI Electronics UltraPhono.
